ADF系列低电阻接地模块

关键词：

所属分类：

接地降阻模块

服务热线：

0532-85199681

关于我们
留言咨询

详细介绍

　　产品简介
　　ADF系列低电阻接地模块，是一种内防腐外降阻的物理接地模块复合接地 体，内为金属支架电极芯，由高铝硅酸盐凝固成防腐体，再与电极导电材料和电解质导电物的硅酸盐混凝成物理接地预制模块。这是接地技术革命的新创意，本产品无毒无腐无污染，销售全国各地。深受广大接地工程技术人员欢迎。
　　通常的地网建设多以金属导体，最常见的有角钢﹑圆钢﹑钢管﹑铜棒﹑铜网等。其缺点是用料多﹑耗资大﹑寿命短﹑稳定性差﹑不宜在高土壤电阻率地区使用﹑而这种低电阻接地模块则用料少﹑耗资小﹑施工大大简化，而且寿命长﹑稳定性好，特别适合于高电阻率土壤地区使用，若接地点周围为沙石或岩石地层，可用它构成特殊的“人工地”来解决一些接地工作中的疑难问题，而且本产品无污染、无毒害、抗腐蚀，使用十分方便。




　　产品优点：
　　1、施工更方便
　　产品另配有连接附件和导电防腐涂料，无需焊接。特别是野外高山、缺水地区、无焊接条件施工地区最理想的产品。接地模块是既具有降阻的功能，又方便施工的优良产品。
　　2、自动化配料
　　机械搅拌传输，自动灌装，高压成型。严格的操作工艺，自动化流水线作业保证质量稳定，杜绝了人工生产搅拌不均匀、压力不够容易破碎等因素。
　　3、防腐优越性
　　此产品采用电极材料强碱弱酸盐导电材料及其它防腐成份与凝结成份，与金属电极芯棒合为一体，结构更紧密，完全杜绝空气土壤等环境介质的影响，防腐性能大大提高，保证产品的寿命达50年以上。
　　工作原理
　　ADF系列低电阻接地模块是本公司科研人员经过潜心研究，成功开发的新型低电阻接地材料。ADF低电阻接地模块内置防腐合金电极，合金电极周围包裹着非金属低电阻导电材料，并与电极形成稳固的接触。
　　当ADF系列低电阻接地模块埋入大地后，其中的非金属材料与大地构成一个接触良好的整体。一方面它能够与土壤紧密接触，扩大散流面积，降低与土壤间的接触电阻；另一方面它向周围土壤孔隙中
　　流动渗透，降低周围土壤电阻率，在接地体四周形成一个电阻率变化平缓的低电阻区域，使整个地网接地电阻显著降低。由于ADF系列低电阻接地模块具有很强的保湿﹑吸湿性和稳定的导电性，金属接地体通过外围的非金属的模块材料与大地的接触电阻将大大减小，达到良好的降阻作用，占接地电阻的98%以上。
　　由于ADF系列低电阻接地模块中含有金属钝化防腐剂，它能使金属接地体表面迅速钝化，有效阻止金属接地体的锈蚀，延长金属接地体使用寿命；ADF系列低电阻接地模块中保湿剂能有效保持土壤中的水分，防止干燥季节接地电阻受气候变化的影响，因此ADF系列低电阻接地模块具有良好的防腐蚀性和长效稳定性。
　　产品特点
　　1、降低接触电阻降阻模块的主体材料与土壤的物理结构相似，能与土壤结合为一体。使接地体与土壤的有效接触面积比金属接地体大许多倍，增大了接地体的有效散流面积，极大降低接地体与土壤的接触电阻，因此能显著提高接地效率，减少地网占用土地面积。
　　2、接地电阻稳定
　　降阻模块自身有很强的吸湿保湿能力，使它周围的土壤保持湿润，保证接地模块有效发挥导电作用；同时，接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响。因此能提供稳定的接地电阻。
　　减少地电位反击
　　降阻模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域，当大电流冲击时，可降低接地体、接地线暂态电位梯度，降低跨步电压和接触电压，减少发生地电位反击的概率。
　　使用寿命长
　　阻模块的主体本身是抗腐蚀材料，它的金属骨架采用的表面经抗腐蚀处理的金属材料，因此该接地体总体抗腐蚀性能优良，使用寿命达到三十年以上。
　　应用范围：
　　电力系统：如发电厂、变电站、高压翰电线路、低压输电线路等，各接地系统之接地极。
　　交通系统：如电气化铁路、轻轨、捷运、地铁、机场、港口等，各接地系统之接地极。
　　通讯系统：如电信机房、移动通信基站、微波中继站、卫星接收站、网络机房、广播电视设备等，各接地系统之接地极。
　　工业方面：如各型工业产业厂房、库房、机房等所需各接地系统之接地极。
　　建筑方面：如各种高层建筑大楼、商(民)用楼、主要建筑物、名胜古建筑、高大纪念碑等，各接地系统之接地极。
　　休闲方面：如游乐园、高尔夫球场、体育场、生态保护区、户外旅游景点等所需各接地系统之接地极。
　　其 它：需施作接地系统保护的一切接地网。

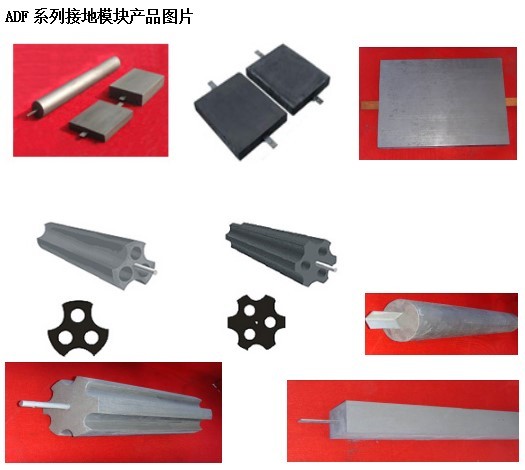

　　产品型号及主要技术指标：

型号

规格MM

室温下电阻

工频接地电阻

重量KG

电极芯

外形

ADF-MK-1

100x150x1000

≤1

≤5

20

热镀锌扁钢

长方形

ADF-MK-2

￠150x800

≤1

≤5

20

热镀锌扁钢

圆柱形

ADF-MK-3

￠150x1000

≤1

≤5

26

热镀锌扁钢

圆柱形

ADF-101

￠150x850

≤1

≤5

24

热镀锌角钢

圆柱形

ADF-102

￠150x1200

≤1

≤5

30

热镀锌角钢

圆柱形

ADF-104

￠100x1000

≤1

≤5

17

热镀锌圆钢

圆柱形

ADF-201

500x400x60

≤1

≤5

20

热镀锌扁钢

平板形

ADF-202

600x400x60

≤1

≤5

23

热镀锌扁钢

平板形

ADF-203

￠200x800

≤1

≤5

14

热镀锌角钢

三梅形

ADF-204

￠200x1000

≤1

≤5

22

热镀锌角钢

三梅形

ADF-205

￠200x1200

≤1

≤5

28

热镀锌角钢

三梅形

ADF-206

￠200x1000

≤1

≤5

33

热镀锌角钢

三梅形

ADF-207

￠220x1000

≤1

≤5

50

热镀锌角钢

多梅形

ADF-208

￠260x1000

≤1

≤5

60

热镀锌角钢

多梅形

　　*接地模块的规格可根据客户需求订制
