ADF平板形接地模块

关键词:

所属分类:

服务热线:

详细介绍

  产品简介

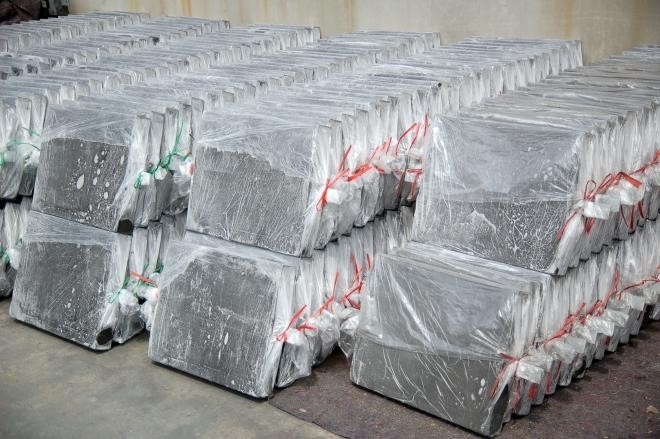

  ADF平板型接地模块是以高导电碳粉、吸湿保湿材料、固化材料等为主体,以表面经抗腐蚀处理的金属材料作骨架,通过专用设备挤压成型,是用于降低接地电阻的专用产品,适用于各种类型的土壤环境,在高土壤电阻率地区应用   具有显著的优越性。其主要用作“建筑物接地”、“防雷接地”、“防静电接地”以及其它目的的接地体。
  ADF平板型接地模块是采用的物理配方,加入了导电材料,以及吸水剂,凝固剂,缓解型亲水离子剂等材料。采用100T液压系统加工,抗压力强,适合长途运输。表面采用特殊纹理,使接地面积大于普通接地材料,降阻效果更加明显。具有降低接触电阻,接地模块的主体材料与土壤的物理结构相似,能与土壤结合为一体,使接地体与土壤的有效接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,极大降低接地体与土壤的接触电阻,因此能显著提高接地效率,减少地网占用土地面积。接地模块自身有很强的吸湿保湿能力,使它周围的土壤保持湿润,保证接地模块有效发挥导电作用;同时,接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响,因此能提供稳定的接地电阻;接地模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域,当大电流冲击时,可降低接地体、接地线暂态电位梯度,降低跨步电压和接触电压,减少发生地电位反击的概率。



  产品特点:
  ADF平板型接地模块以导电性、稳定性非常好的非金属材料为主体,以表面经抗腐蚀处理的金属材料做骨架,通过专用设备挤压成型。
  1、降低接触电阻:平板型接地模块的主体材料与土壤物理结构相似,能与土壤结合为一体,是接地体与土壤的有限接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,极大降低接地体与土壤的接触电阻,因此能显著提高接地效率,减少地网占用土地面积。
  2、接地电阻稳定:平板型接地模块自身有很强的吸湿保湿能力,使它周围的土壤始终保持湿润,保证接地模块有效发挥导电作用;同时,接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响,能持续提供稳定的接地电阻。
  3、减少地位反击:平板型接地模块的非金属材料使电阻率相差巨大的金属与土壤形成一个变化平缓的低电阻区域,当大电流冲击时,可降低接地体、接地线暂态电位梯度,降低跨步电压和接触电压,减少发生地电位反击的概率。
  4、使用寿命长:平板型接地模块的主体本身是抗腐蚀材料,它的金属骨架采用的是表面经过处理的抗腐蚀材料,因此,该接地体整体抗腐蚀性能优良,使用寿命可达30年以上。
  使用方法:
  1、接地模块的埋设深度应不小于0.8米,高寒地区应埋置在冻土层以下。埋置时应注入充足的水分,让接地模块充分吸湿,以保证模块尽快达到   佳降阻效果。
  2、在有效长度范围内,尽可能选择在土壤电阻率小的地方埋设接地体,高土壤电阻率地区宜适当深埋。
  3、接地体的埋设地点应尽量远离人们经常活动的地方,否则应采取措施防止跨步电压危害。应远离热源和尽量避开有强腐蚀性物质的地方。
  4、根据工程实际需要,圆柱形和梅花形模块一般用于垂直埋设,也可作其它适合地形的形式埋设。

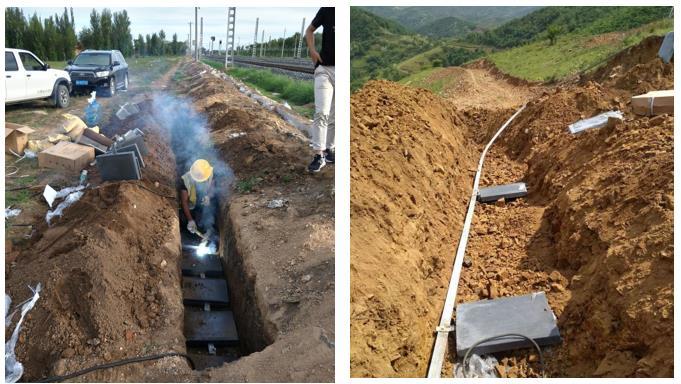

  5、平板形接地模块一般用于水平埋设,在水平接地沟底部开挖600mm*400mm的方形坑,坑底与水平接地沟底部在同一平面内。在坑底铺上3厘米左右的细土或离子缓释剂,将接地模块平放于坑底,两端金属芯与水平扁钢焊接。条件许可的情况下宜适当深埋。遇到土壤较差的情况时为有效的降低接触电阻,增大接地体的散流面积,可以配合离子缓释剂使用,每个接地模块配套25kg离子缓释剂。
  6、接地模块的埋设间距应大于4米,混合布置时水平接地体与垂直接地体间距应大于4米。
  7、模块间连接材料须采用耐腐蚀的金属材料,以焊接方式确保接地系统埋地部分连接牢固可靠。应采用搭接焊,搭接长度不能小于扁钢宽度的2倍,且应多边焊接。若垂直模块钢芯为圆管或圆钢时,应将连接扁钢立起来,以便与钢芯有效接合,并在钢芯两侧加焊钢筋头加固。建议焊缝长度不小于80mm,不得虚焊、漏焊。
  8、须仔细清理焊渣,并在焊接部分涂覆沥青或其它防腐材料,做好防腐处理。
  9、以原土或地表土回填,至少应保证接地体周围有30-50cm的细土,有条件的话充分灌水使之充分结实。
