ADF长方形接地模块

关键词:

所属分类:

服务热线:

详细介绍

  产品简介
  ADF梅花型接地模块产品是一种以导电非金属材料为主的接地体,它由导电性,稳定性较好的非金属矿物质和强导电材料组成。是用于降低接地电阻的专用产品,适用于各种类型的土壤环境,在高土壤电阻率地区应用,具有显著的优越性。其主要用作"建筑物地"。"防雷接地""防静电接地""交流工作地""保护地"以及其它的目的的接地体。它的诞生开创了接地材料和接地技术的新时代。




  工作原理和作用:
  ADF梅花形接地模块是本公司科研人员经过潜心研究,成功开发的新型低电阻接地材料。接地模块内置防腐合金电极,合金电极周围包裹着非金属低电阻导电材料,并与电极形成稳固的接触。
  当梅花形接地模块埋入大地后,其中的非金属材料与大地构成一个接触良好的整体。一方面它能够与土壤紧密接触,扩大散流面积,降低与土壤间的接触电阻;另一方面它向周围土壤孔隙中流动渗透,降低周围土壤电阻率,在接地体四周形成一个电阻率变化平缓的低电阻区域,使整个地网接地电阻显著降低。由于ADF系列低电阻接地模块具有很强的保湿﹑吸湿性和稳定的导电性,金属接地体通过外围的非金属的模块材料与大地的接触电阻将大大减小,达到良好的降阻作用,占接地电阻的98%以上。
  由于梅花形接地模块中含有金属钝化防腐剂,它能使金属接地体表面迅速钝化,有效阻止金属接地体的锈蚀,延长金属接地体使用寿命;模块中保湿剂能有效保持土壤中的水分,防止干燥季节接地电阻受气候变化的影响,因此梅花形接地模块具有良好的防腐蚀性和长效稳定性。
  产品特点:
  1、使用寿命长:梅花型接地模块的主体本身是抗腐蚀材料,它的金属骨架采用的是表面经抗腐蚀处理的金属材料,因此该接地体总体抗腐蚀性能优良,使用寿命达到五十年以上。
  2、接地电阻稳定:梅花型接地模块自身有很强的吸湿保湿能力,使它周围的土壤保持湿润,保证接地模块有效发挥导电作用;同时,接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响,因此能提供稳定的接地电阻。
  3、降低接触电阻,梅花型接地模块的主体材料与土壤的物理结构相似,能与土壤结合为一体,使接地体与土壤的有效接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,极大降低接地体与土壤的接触电阻,因此能显著提高接地效率,减少地网占用土地面积。
  4、减少地电位反击:梅花型接地模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域,当大电流冲击时,可降低接地体、接地线暂态电位梯度,降低跨步电压和接触电压,减少发生地电位反击的概率。
  与传统接地体相比,本产品具有降阻效率高、接地电阻稳定、减少地电位反击、使用寿命长、抗腐蚀、环保、施工安装方便等优点,广泛适用于防雷接地、保护接地、交流工作接地、直流工作接地、防静电接地、屏蔽接地及其他特殊接地。

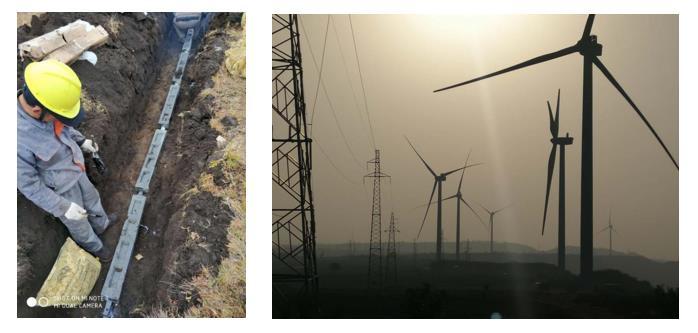

  埋设方法:
  1、低电阻接地模块可进行垂直埋置或水平埋置,埋置深度不宜小于0.6米,一般为0.8-1.0米。
  2、采用多个模块并联埋置时,模块间距不宜小于4.0米。如条件不允许,可以适当减小,与此同时应减小计算模块用量时模块利用系数的取值。
  3、低电阻接地模块的极芯互相并联或与地线连接时,必须进行焊接。(要求用同一种金属)
  材料焊接,确保连接的可靠性。焊接长度应不小于100mm,不允许虚焊、漏焊。
  4、应在焊接外清除焊漆,同时涂上沥青或防腐漆,以防极芯腐蚀。
  5、坑槽回填应采用细黏土为填料,禁用碎砖、砂石等建筑垃圾作回填料,回填时应适量撒水。分层夯实(模块的上下左右必须与土壤紧密接触),待模块充分吸湿(48小时)后测量接地电阻。
